6-Bit Encoder Kit für Leica M Objektive, Leica SL

• Lässt die Kamera das Objektiv erkennen: Du kodierst dein manuelles Objektiv selbst. Deine digitale Leica erkennt danach das Objektiv am Code, ohne dass du es bei jedem Objektivwechsel von Hand einstellen musst.
• Günstige Alternative zu anderen Kodier-Verfahren: Aufklippen, ausmalen, trocknen lassen. Mehr steckt hinter der Kodierung in Eigenregie nicht.
• EXIF-Daten und Bildkorrekturen inklusive: Die Kamera speichert Brennweite und Objektiv in den Metadaten und wendet Vignettierungs- und Verzeichnungskorrektur an.
• Wichtig für den Bildstabilisator: Bei SL2 und SL3 arbeitet der IBIS nur mit korrekt hinterlegter Brennweite genau.
• Passender Stift inklusive: Der beiliegende uni Super Ink Marker PNA-125 hat eine feine Rundspitze, die durch die Öffnungen der Schablone passt. Die Kamera erkennt den damit gemalten Code zuverlässig.

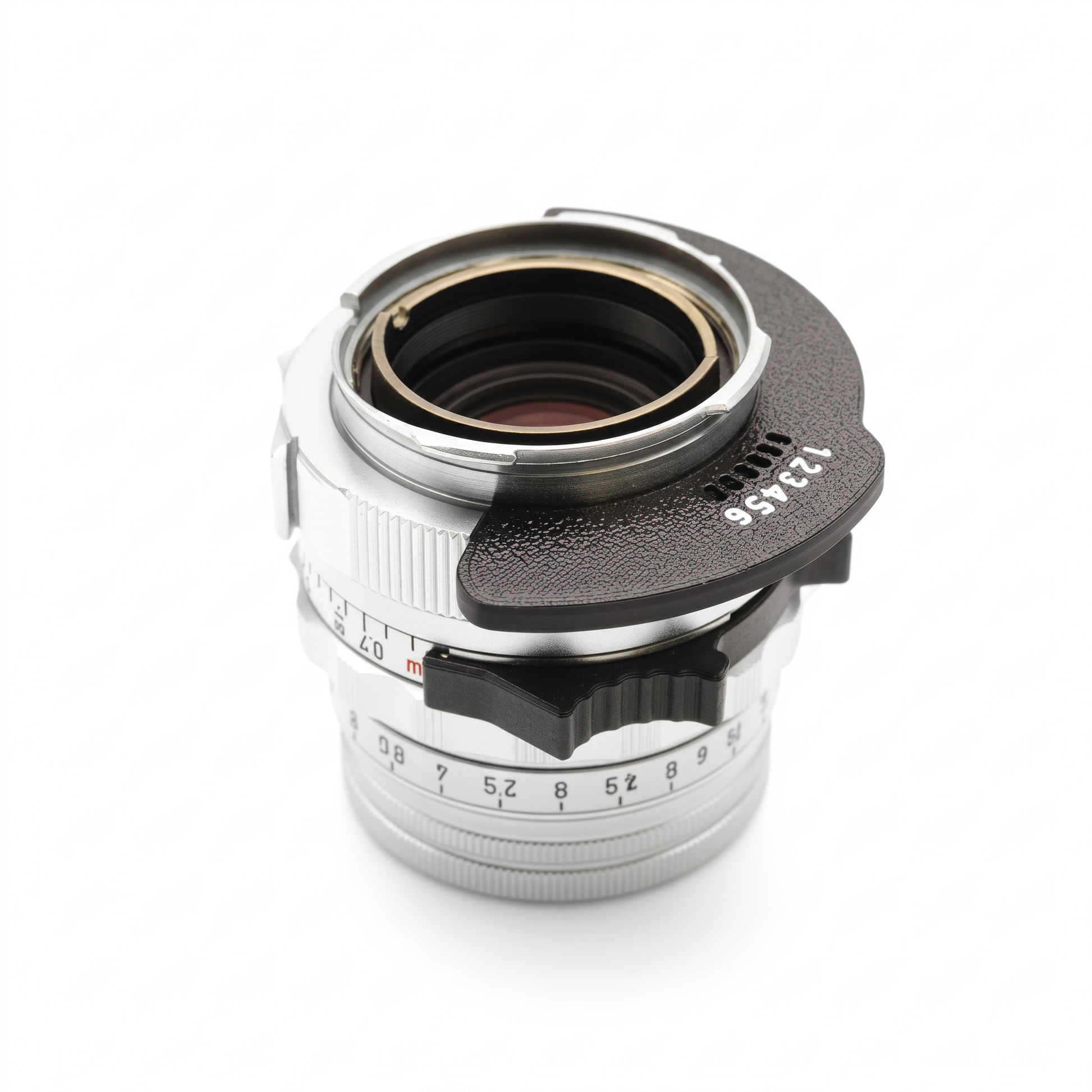

• Aufklippbare Schablone, ohne Bohren: Der Encoder wird auf das Bajonett geklippt und dient als Vorlage zum Ausmalen der Punkte; die Kodierung lässt sich bei Bedarf rückstandsfrei entfernen.

Kompatibilität

Passend für alle Objektive mit Leica M-Bajonett, egal ob ältere Leica, Voigtländer oder Zeiss. Kamera-seitig lesen alle digitalen Leica M sowie SL, CL und TL mit M-Adapter L den Code aus. Aktuelle Leica-Objektive sind ab Werk codiert. Den Code für dein Objektiv findest du in den Kodiertabellen unten, für Voigtländer, Zeiss und andere Hersteller in einer eigenen Tabelle.

Lieferumfang

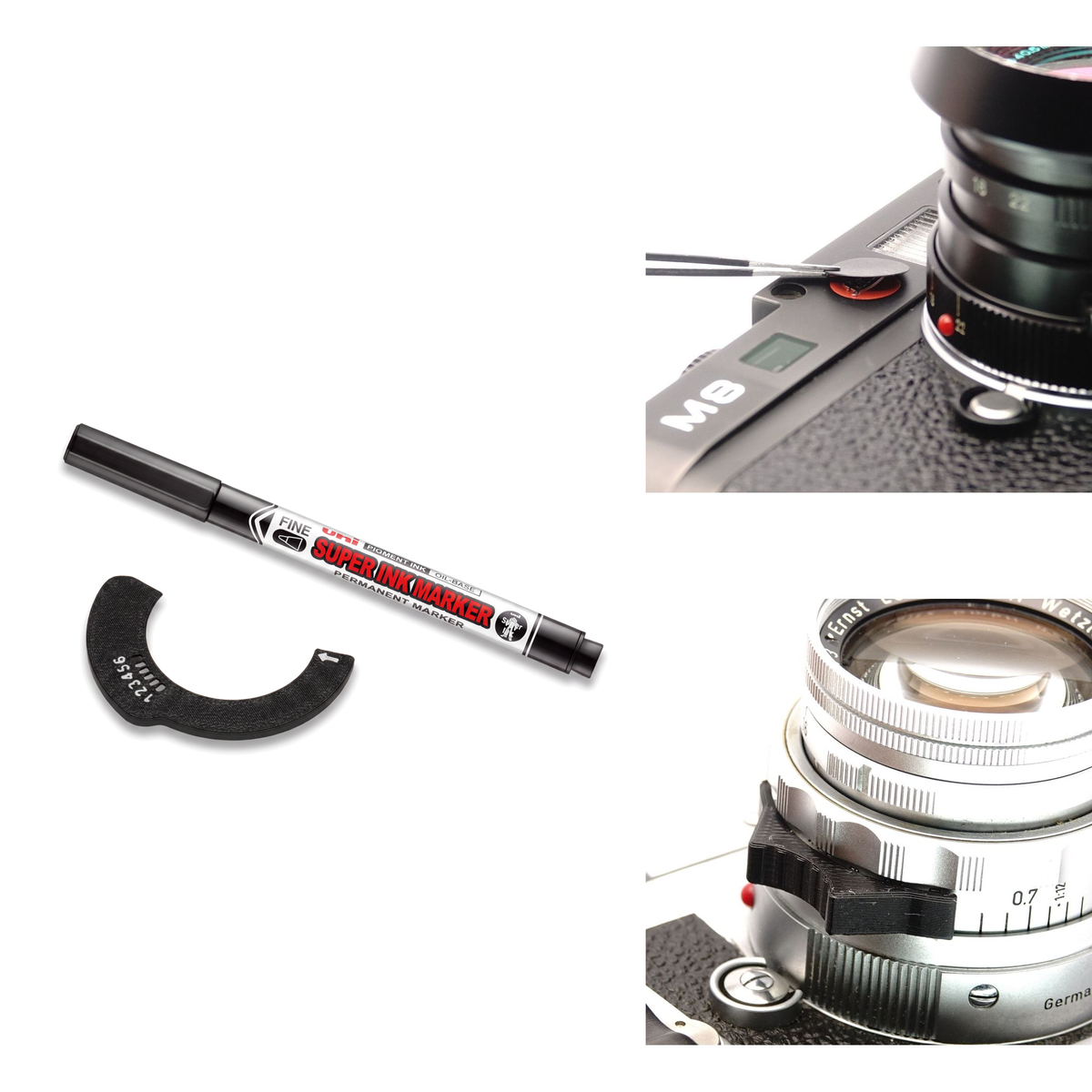

• Standard: 1x 6-Bit Encoder Kit + 1x uni Super Ink Marker PNA-125 (schwarz)
• Set: Standard + 1x Rotpunkt-Abdeckung (2er Set)
• Komplett: Set + 1x Quick Focus Tab

Technische Details

• Material Encoder: technischer Kunststoff
• Stift: uni Super Ink Marker PNA-125, schwarz, Rundspitze, Strichbreite 0,9 mm, Pigmenttinte auf Ölbasis
• Passform: für Leica M-Bajonette konstruiert
• Herstellung: Made in Germany

Beschreibung

Mit diesem Encoder Kit machst du die Leica 6-Bit-Codierung selbst: Du klippst die Schablone auf das Bajonett deines manuellen M-Objektivs, ob ältere Leica, Voigtländer oder Zeiss, und malst die Codierpunkte mit dem beiliegenden Stift aus. Danach erkennt deine digitale Leica (M direkt, SL, CL und TL per M-Adapter L) die Brennweite, speichert sie in den EXIF-Daten und wendet interne Bildkorrekturen an.

Beim Stift haben wir von unseren Kunden gelernt. Glänzende Farbe kann das Licht der Sensoren im Bajonett zurückwerfen, statt es zu schlucken, dann liest die Kamera „weiß“ statt „schwarz“. Und beim früher beiliegenden Stift war die Spitze zu breit: Sie passte nicht sauber durch die Öffnungen der Schablone und franste nach wenigen Objektiven aus. Nach Tests mit mehreren Stiften liegt deshalb jetzt der uni Super Ink Marker PNA-125 bei. Seine feine Rundspitze geht durch die Öffnungen, und die Kamera erkennt den damit gemalten Code zuverlässig.

Der Encoder wird auf das Bajonett geklippt und dient als Schablone zum Ausmalen der Punkte, ohne Bohren. Die Kodierung hält im Alltag und lässt sich bei Bedarf mit etwas Isopropanol rückstandsfrei entfernen.
Tipp: Sitzt an einer Codier-Position eine Schraube, kann die Kamera sie als Schwarz lesen. Soll das Feld schwarz sein, malst du einfach drüber. Soll es weiß sein, nimm besser den Code eines Leica-Objektivs mit gleichem Rahmen, der an dieser Stelle schwarz ist.

Anleitung zum Kodieren

1. Code finden: Dein Objektiv in den Tabellen unten suchen. Nicht dabei? Dann nach der Regel unter „Fremdobjektive“ einen passenden Leica-Code wählen.
2. Encoder aufklippen: Schablone aufs Bajonett setzen, Aussparung an der Bajonett-Nut ausrichten. Die Schablone führt den Stift an die 6 Positionen.
3. Punkte ausmalen: Mit dem beiliegenden uni PNA-125 die schwarzen Felder (■) füllen, weiße (□) frei lassen. Lesen: Muster auf 12 Uhr, im Uhrzeigersinn.
4. Abnehmen und prüfen: Schablone abziehen, Objektiv ansetzen, Brennweite in den EXIF-Daten kontrollieren.

Im Guide zeigen wir dir, wie du den Encoder einsetzt, welche Codes zu deinem Objektiv passen und worauf du achten musst: Leica M Objektive kodieren.

Den ganzen Ablauf zeigen wir auch im Video, vom Aufsetzen der Schablone bis zum Test an der Leica M8 (knapp 9 Minuten, auf Englisch mit Untertiteln): Video-Anleitung auf YouTube.

Kodiertabelle

Such dein Objektiv in der Tabelle. Voigtländer, Zeiss und andere Hersteller stehen in einer eigenen Tabelle weiter unten.

Legende: □ = weiß lassen (keine Farbe, blankes Metall), ■ = schwarz anmalen. Die sechs Kästchen stehen der Reihe nach für die Felder 1 bis 6.

Beide Tabellen samt Schritt-für-Schritt-Anleitung gibt es als PDF zum Ausdrucken auf der Downloads-Seite, falls du beim Kodieren direkt am Objektiv nachschauen willst.

Objektiv	Code	Darstellung	Rahmen
Tri-Elmar-M 16-18-21mm f/4	010000	□■□□□□	28/90
Super-Elmar-M 18mm f/3.8	110100	■■□■□□	50/75
Summilux-M 21mm f/1.4	101111	■□■■■■	28/90
Elmarit-M 21mm f/2.8	000001	□□□□□■	28/90
Elmarit-M 21mm f/2.8 ASPH	011000	□■■□□□	28/90
Super-Elmar-M 21mm f/3.4	110011	■■□□■■	28/90
Summilux-M 24mm f/1.4	110000	■■□□□□	24/35
Elmarit-M 24mm f/2.8 ASPH	011001	□■■□□■	24/35
Elmar-M 24mm f/3.8 ASPH	110010	■■□□■□	24/35
Tri-Elmar-M 28-35-50mm f/4	101010	■□■□■□	28/90
Summilux-M 28mm f/1.4 ASPH	110110	■■□■■□	keine
Summicron-M 28mm f/2 ASPH	011010	□■■□■□	28/90
Elmarit-M 28mm f/2.8 (III)	000011	□□□□■■	28/90
Elmarit-M 28mm f/2.8 (IV)	011011	□■■□■■	28/90
Elmarit-M 28mm f/2.8 ASPH	011100	□■■■□□	28/90
Summaron-M 28mm f/5.6	001011	□□■□■■	28/90
Summilux-M 35mm f/1.4 ASPH (FLE)	011101	□■■■□■	35/135
Summicron-M 35mm f/2 (IV)	000110	□□□■■□	35/135
APO-Summicron-M 35mm f/2 ASPH	001101	□□■■□■	35/135
Summicron-M 35mm f/2 ASPH	011110	□■■■■□	35/135
Summarit-M 35mm f/2.4	010001	□■□□□■	35/135
Summarit-M 35mm f/2.5	101011	■□■□■■	35/135
Noctilux-M 50mm f/0.95 ASPH	110001	■■□□□■	50/75
Noctilux-M 50mm f/1	011111	□■■■■■	50/75
Noctilux-M 50mm f/1.2 ASPH	001110	□□■■■□	50/75
Summilux-M 50mm f/1.4 (II)	000101	□□□■□■	50/75
Summilux-M 50mm f/1.4 ASPH	100000	■□□□□□	50/75
Summicron-M 50mm f/2 (III)	010111	□■□■■■	50/75
Summicron-M 50mm f/2 (IV/V)	100001	■□□□□■	50/75
APO-Summicron-M 50mm f/2 ASPH	101001	■□■□□■	50/75
Summarit-M 50mm f/2.4	010010	□■□□■□	50/75
Summarit-M 50mm f/2.5	101100	■□■■□□	50/75
Elmar-M 50mm f/2.8	100010	■□□□■□	50/75
Noctilux-M 75mm f/1.25	111010	■■■□■□	50/75
Summilux-M 75mm f/1.4	100011	■□□□■■	50/75
APO-Summicron-M 75mm f/2 ASPH	100100	■□□■□□	50/75
Summarit-M 75mm f/2.4	010011	□■□□■■	50/75
Summarit-M 75mm f/2.5	101101	■□■■□■	50/75
Summilux-M 90mm f/1.5	111011	■■■□■■	28/90
Summicron-M 90mm f/2 (II)	000111	□□□■■■	28/90
APO-Summicron-M 90mm f/2 ASPH	100101	■□□■□■	28/90
Summarit-M 90mm f/2.4	010100	□■□■□□	28/90
Summarit-M 90mm f/2.5	101110	■□■■■□	28/90
Tele-Elmarit-M 90mm f/2.8 (II)	000100	□□□■□□	28/90
Elmarit-M 90mm f/2.8	100110	■□□■■□	28/90
Macro-Elmar-M 90mm f/4	100111	■□□■■■	28/90
Elmarit-M 135mm f/2.8 (I/II)	001001	□□■□□■	28/90
APO-Telyt-M 135mm f/3.4	110101	■■□■□■	35/135
Macro-Adapter-M	101000	■□■□□□	keine

Sonderfälle: Summilux-M 35 f/1.4 vor ASPH, auch der originale „Steel Rim“: Code wie Summicron-M 35 f/2 (IV) (000110); die Neuauflage des Steel Rim von 2022 ist ab Werk codiert. Thambar-M 90 f/2.2 (Soft-Focus): am besten unkodiert lassen oder wie Elmarit-M 90 f/2.8 (100110). Aktuelle Leica-Objektive sind ab Werk codiert. Quelle: lavidaleica.com / Match Technical (Community-Daten, ohne Gewähr).

Fremdobjektive

Voigtländer, Zeiss und die meisten anderen Hersteller liefern ihre M-Objektive ohne 6-Bit-Code aus. Du malst dann den Code eines Leica-Objektivs auf. Entscheidend ist der Leuchtrahmen: Die Kamera liest den Code zusammen mit dem Rahmen, den dein Objektiv im Sucher einblendet, und erkennt ihn nur, wenn beide zusammenpassen. Deshalb bekommen 40-mm-Objektive wie das Voigtländer Nokton classic 40mm f/1.4 einen 50er-Code: Sie blenden an der Leica M den 50er-Rahmen ein. In den Bilddaten steht dann das Leica-Objektiv aus der Tabelle.

Steht dein Objektiv nicht in der Tabelle, nimm aus der Leica-Tabelle eines mit demselben Rahmen, dann mit möglichst gleicher Brennweite und Offenblende, im Zweifel der größeren. Nimm lieber ein älteres Leica-Modell: Die Codes ganz neuer Objektive kennen ältere Kameras nicht immer.

¹ 40-mm-Objektive blenden an der Leica M den 50er-Rahmen ein, deshalb der 50er-Code. In den Bilddaten steht dann 50 mm. ² Mit dem Code des Tri-Elmar 16-18-21 überträgt das Objektiv keine Brennweite an die Kamera. ³ Frühe Serien kamen ab Werk mit genau diesem Code. ⁴ Nokton classic 40: Bei manchen Exemplaren sitzt eine Schraube unter den Feldern 5 und 6, und die Kamera liest Feld 5 dann als Schwarz. Der Noctilux-Code ist dort ohnehin schwarz und funktioniert deshalb mit und ohne Schraube. An einer Leica M8 getestet.

Schwarz lackiertes Bajonett, etwa bei einigen Voigtländer in Schwarz: Dann brauchen die weißen Felder weiße Farbe, sonst liest die Kamera sie als schwarz. Quellen: Empfehlungsliste von Zeiss für ZM-Objektive, lavidaleica.com und Erfahrungen aus Leica-Foren, ohne Gewähr.

Häufige Fragen

Mit welchen Kameras funktioniert die Codierung? Alle digitalen Leica M lesen den 6-Bit-Code direkt aus, die SL, CL und TL über den M-Adapter L. Bei SL2 und SL3 arbeitet der Bildstabilisator nur mit korrekt hinterlegter Brennweite genau.

Muss ich am Objektiv bohren? Nein. Du klippst die Schablone nur auf und malst die Punkte aus, gebohrt wird nichts.

Welchen Code braucht mein Objektiv? Das zeigen dir die Kodiertabellen auf dieser Seite.
