Lichtdichtung Set für Analoge Spiegelreflex Kameras

• Passt für 35mm-Spiegelreflexkameras mit Standard-Dichtungsnuten: 517 kompatible Modelle von 30 Herstellern: Canon, Nikon, Minolta, Olympus, Pentax, Yashica und viele mehr. Prüf dein Modell in der Kompatibilitätsliste.
• Komplettes Werkzeug-Set für den Austausch in Eigenregie: Selbstklebende Dichtungsstreifen in 4 Breiten, Spiegeldämpfer, Pinzette mit Schaber (auch zum Abziehen der Schutzfolie), Wattestäbchen, Verschlusstuch-Schutz und Anleitung mit QR-Code zum Video. Dazu brauchst du nur Isopropanol, eine Schere und für die schmalen Streifen etwas Wasser mit Flüssigseife.
• Auch ohne Vorerfahrung machbar: Anleitung und Schritt-für-Schritt-Video führen durch jeden Handgriff, so gelingt der Tausch auch, wenn du noch nie eine Kamera geöffnet hast.
• Mehr Material als ein vorgeschnittenes Kit: Universelle Streifen zum Zuschneiden, je nach Variante für 1–2 oder 2–3 Kameras, robuster und flexibler als auf Kontur geschnittene Dichtungen, die an den Schnittkanten leicht einreißen. Genug Reserve, falls dir an einer kniffligen Stelle ein Streifen misslingt.
• Spiegelanschlagsdämpfer inklusive: Das vergessene Verschleißteil, ohne funktionierenden Dämpfer schlägt der Spiegel bei jedem Auslösen hart an und verursacht Vibrationen, die die Schärfe mindern.

Kompatibilität

Passt für alle analogen 35mm-Spiegelreflexkameras (SLR) mit Standard-Dichtungsnuten. Die häufigsten Modelle:

• Canon: AE-1, AE-1 Program, A-1, AT-1, AV-1, F-1, FTb, EF, TX, TLb, EX Auto
• Nikon: FM, FM2, FM2n, FE, FE2, FA, FG, FG-20, EM, F2, F3, Nikkormat FTn/FT2/EL
• Minolta: SRT 101/102/303, X-700, X-500, X-300, X-370, X-570, XD-7, XG-1, XG-2, XG-M, XG-9
• Olympus: OM-1, OM-1n, OM-2, OM-2n, OM-2SP, OM-3, OM-4, OM-10, OM-20, OM-30, OM-40
• Pentax: K1000, ME, ME Super, MX, MV, MG, KM, KX, K2, Spotmatic, LX, Super A, P30
• Yashica: FR, FR-I, FR-II, FX-3, FX-3 Super 2000, FX-7, FX-D, TL Electro, Electro AX
• Contax: RTS, RTS II, 137 MA, 137 MD, 139 Quartz, 159 MM, S2, ST, Aria, RX
• Ricoh: XR-7, XR-P, KR-5, KR-5 Super, KR-10, XR-500, XR-2, TLS 401
• Konica: Autoreflex T3, T4, TC, FS-1, FC-1, FT-1, Acom-1, TC-X
• Praktica: MTL 3, MTL 5, MTL 5B, B200, BCA, BC1, BX20, Super TL, LLC, VLC
• Fujica: ST605, ST605n, ST701, ST705, ST801, STX-1, STX-2, AX-5
• Chinon: CE-4, CE-5, CM-3, CM-4, CM-5, CM-7, CP-7
• Cosina: CT-1, CT-1 Super, CT-1A, CT-7, CT-10, CT-20
• Mamiya: MSX 500, DSX 1000, ZE, ZE-2, ZE-X, ZM
• Petri: FT, FT II, FT EE, FTE, FA-1, MF-1, GX-1
• Topcon: RE Super, Super D, Unirex, IC-1 Auto
• Miranda: Sensorex, Sensorex II, Sensorex EE, dx-3, RE-II
• Rollei: SL35, SL35M, SL35E, SL35ME
• Vivitar: V3800N, V4000, 220/SL, 450/SLD
• Zenit: E, EM, ET, TTL, 11, 12, 122

Passt ebenfalls für viele Messsucherkameras (z.B. Canonet QL17, Olympus XA), TLRs und Point-and-Shoot-Kameras mit Rückwanddichtung. Sitzt die Schaumstoffdichtung deiner Kamera in einer Standard-Dichtungsnut, funktioniert dieses Set.

Vollständige Kompatibilitätsliste ansehen: 517 Modelle von 30 Herstellern

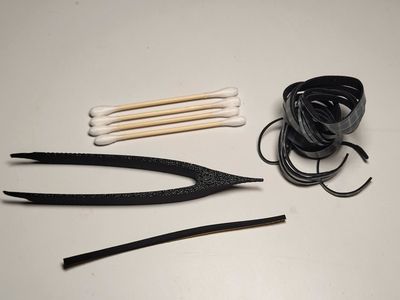

Lieferumfang

• Für 1–2 Kameras:
  • 1x Bogen vorgeschnittene Lichtdichtungsstreifen (selbstklebend, 1 mm dick, 4 Breiten)
  • 1x Spiegelanschlagsdämpfer (selbstklebender Streifen, 2 mm dick)
  • 1x Pinzette mit Schaber am hinteren Ende
  • 4x Wattestäbchen
  • 1x Verschlusstuch-Schutz (rückstandslos ablösbar)
  • 1x Anleitung (DE/EN)
• Für 2–3 Kameras:
  • 2x Bogen vorgeschnittene Lichtdichtungsstreifen (selbstklebend, 1 mm dick, 4 Breiten)
  • 2x Spiegelanschlagsdämpfer (selbstklebender Streifen, 2 mm dick)
  • 2x Pinzette mit Schaber am hinteren Ende
  • 8x Wattestäbchen
  • 2x Verschlusstuch-Schutz (rückstandslos ablösbar)
  • 2x Anleitung (DE/EN)
• Mit Filmfensterdichtung (Leica R, Contax, Ricoh):
  • 1x Bogen vorgeschnittene Lichtdichtungsstreifen (selbstklebend, 1 mm dick, 4 Breiten)
  • 1x Spiegelanschlagsdämpfer (selbstklebender Streifen, 2 mm dick)
  • 1x Pinzette mit Schaber am hinteren Ende
  • 4x Wattestäbchen
  • 1x Verschlusstuch-Schutz (rückstandslos ablösbar)
  • 1x Anleitung (DE/EN)
  • 2x Dichtung für das Film-Sichtfenster in der Rückwand (selbstklebend)

Technische Details

• Material: Spezieller Lichtdichtungsschaumstoff (selbstklebend)
• Breiten: 1 mm, 1,5 mm, 2 mm, 3 mm Streifen
• Dicke: 1 mm (Lichtdichtungsstreifen), 2 mm (Spiegelanschlagsdämpfer)
• Typ: Universal-Streifen (werden auf die benötigte Länge gekürzt)
• Menge: Je nach Variante ausreichend für ca. 1–2 oder 2–3 Kameras

Beschreibung

Die Lichtdichtungen deiner analogen Kamera zersetzen sich mit den Jahren zu einer klebrig-bröseligen Masse, bei fast jeder Kamera aus den 60ern bis 80ern ist der originale Dichtungsschaumstoff nach 20–40 Jahren hinüber. Die Folgen sind doppelt: Licht dringt durch die undichten Stellen auf den Film und verursacht helle Streifen oder Flecken auf deinen Aufnahmen. Gleichzeitig wandern die klebrigen Reste in die Mechanik, auf den Spiegel, den Verschlussvorhang, die Filmführung.

Die überwiegende Mehrheit der auf dem Gebrauchtmarkt erhältlichen Kameras wird mit defekten Lichtdichtungen verkauft. Falls der Verkäufer es nicht ausdrücklich erwähnt, kannst du davon ausgehen, dass die Dichtungen getauscht werden müssen. Bis auf Isopropanol, eine Schere und etwas Wasser mit Flüssigseife enthält dieses Set alles für den Austausch in Eigenregie. Isopropanol gibt es online als Reinigungsalkohol (IPA) oder in der Apotheke.

Praxistipps

1. Öffne die Rückwand der Kamera, entferne sie wenn möglich, und notiere die Position aller alten Dichtungen.

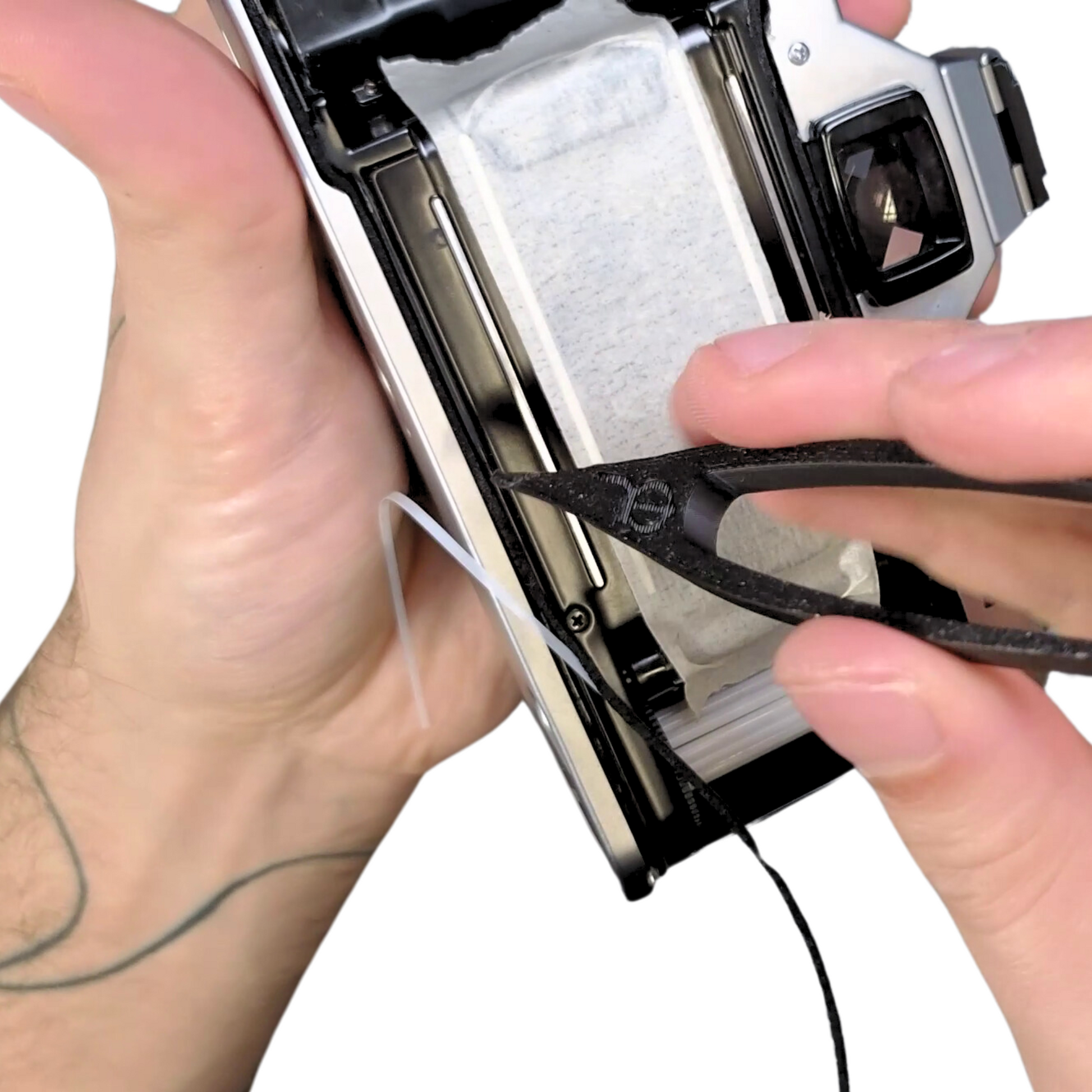

2. Klebe den beiliegenden Verschlusstuch-Schutz über das Verschlusstuch und lass ihn links ein Stück überstehen: An dieser Lasche ziehst du ihn später rückstandslos wieder ab.
3. Schabe die alten Lichtdichtungen vorsichtig ab, am besten mit dem Schaber am hinteren Ende der Pinzette oder einem kleinen Schlitzschraubendreher.
4. Hartnäckige Reste: Isopropanol mit einem Wattestäbchen auftragen, einige Minuten einweichen lassen, dann erneut abschaben.
5. Alle Dichtungsreste entfernen und die Klebeflächen gründlich mit Isopropanol reinigen.
6. Neue Lichtdichtungen mit der Pinzette anbringen, genau an den Positionen aus Schritt 1.
7. Enge, tiefe Nuten (vor allem am Rückdeckel): Tauche den Streifen nach dem Abziehen der Schutzfolie kurz in Wasser mit einem Tropfen Flüssigseife. Dann kannst du ihn ausrichten und mit dem Pinzettenrücken bis auf den Grund der Nut drücken, ohne dass er sich verdreht. Mehr dazu unter „Häufige Fragen“.
8. Kamera umdrehen, alten Spiegelanschlagsdämpfer entfernen und ersetzen (wie bei den Dichtungen).
9. Verschlusstuch-Schutz an der Lasche abziehen, dann die Rückwand wieder einsetzen.
10. Mit einigen Testaufnahmen bei hellem Licht prüfen.

Es ist normal, dass sich die Rückwand mit neuen Dichtungen anfangs etwas schwerer schließen lässt. Die Dichtungen passen sich mit der Zeit von selbst an.

• Rückwand aushängen: Bei den meisten 35mm SLRs (Canon AE-1, Olympus OM-1, Pentax ME) lässt sich die Rückwand durch Ziehen am Scharnierstift werkzeugfrei abnehmen. Das Arbeiten an einer losen Tür ist deutlich einfacher.
• Verschluss schützen: Vor dem Arbeiten den Verschlussvorhang mit dem beiliegenden Verschlusstuch-Schutz abdecken. Der Vorhang ist hauchdünn, niemals mit Werkzeug oder Fingern berühren.
• Schutzfolie abziehen: Die beiliegende Pinzette ist auch die Abziehhilfe. Mit ihr lässt sich die Schutzfolie der schmalen Streifen gut greifen und abziehen.
• Filmzähler-Öffnung meiden: An der Rückwand (meist oben rechts) sitzt eine kleine Öffnung für den Filmzähler-Reset. Hier darf kein Isopropanol und kein Dichtungsmaterial hineingelangen.
• Mattscheibe: Kein Alkohol. Isopropanol beschädigt die Mattscheibe dauerhaft. Beim Spiegeldämpfer-Tausch ein zugeschnittenes Post-It über Spiegel und Mattscheibe legen, um Brösel abzufangen.
• Endreinigung: Gehäuse außen mit leicht feuchtem Mikrofasertuch und einem Tropfen Spülmittel reinigen. Kein Wasser in Gehäuseritzen.

Häufige Fragen

„Warum universelle Streifen statt vorgeschnittener Dichtungen?“

Auf Kontur geschnittene Dichtungen klingen präzise, haben in der Praxis aber Nachteile: Durch die Schnittkanten reißen die schmalen Streifen für die Rückwandkante leicht ein, und bei einem Fehler ist das gesamte Kit verbraucht. Universelle Streifen sind robuster, lassen sich flexibel um jede Biegung der Rückwand legen und reichen je nach Variante für 1–2 oder 2–3 Kameras. In die schmale Nut bekommst du die geraden Streifen genauso gut.

„Ich bin kein Handwerker, kann ich das selbst?“

Ja. Der Austausch erfordert Geduld, aber kein handwerkliches Talent. Wir haben in unserer Werkstatt Hunderte Kameras abgedichtet und die Methode so dokumentiert, dass sie auch von Einsteigern an einem ruhigen Nachmittag durchführbar ist. Unsere Schritt-für-Schritt-Anleitung mit Fotos und das begleitende Video zeigen jeden Handgriff.

„Die selbstklebenden Streifen kleben an der Pinzette statt in der Nut“

Das ist der häufigste Frustpunkt. Zwei Lösungen: Erstens, die Schutzfolie immer nur 2–3 cm etappenweise abziehen, nicht komplett. Zweitens, der Seifenwasser-Trick: Zieh die Schutzfolie ab und tauche den Streifen kurz in Wasser mit einem Tropfen Flüssigseife. Der Kleber greift dann ein bis zwei Minuten lang nicht, du kannst den Streifen stressfrei positionieren, und sobald das Wasser getrocknet ist, hält er wie gewohnt. Wir haben den Trick mit Seifenwasser und mit Isopropanol getestet, Seifenwasser funktioniert besser.

„Bei den ganz schmalen Rillen kriege ich den Streifen nicht rein“

Bei engen, tiefen Nuten wie an der Canon F-1 greift der Kleber gern schon an den Seitenwänden, bevor der Streifen unten liegt, und beim Nachschieben reißt er. Darauf gebracht hat uns ein Kunde mit genau dieser Kamera: Streifen kurz in Seifenwasser tauchen (siehe oben), in Ruhe bis auf den Grund der Nut schieben, trocknen lassen. Alternative ohne Kleber: Lass die Schutzfolie einfach komplett dran und drücke den Streifen ohne Kleber in die Nut. Durch die Reibung in der engen Rille hält der Schaumstoff zuverlässig an Ort und Stelle. Mehrere Kunden und wir selbst nutzen diese Methode seit Jahren ohne Probleme.

„Brauche ich wirklich einen neuen Spiegeldämpfer? Meiner sieht noch okay aus“

Wenn der Dämpfer auch nur leicht bröselig ist: Ja. Ohne funktionierenden Dämpfer schlägt der Spiegel bei jedem Auslösen hart gegen den oberen Anschlag. Das verursacht spürbare Vibrationen bei langen Belichtungszeiten und beschleunigt den Verschleiß der Spiegelmechanik. Außerdem landen die Schaumstoffkrümel direkt auf der Mattscheibe und dem Spiegel.

In unserem Video zeigen wir den kompletten Austausch Schritt für Schritt an einer Pentax ME Super. Die Methode funktioniert identisch bei Canon AE-1, Olympus OM-1, Minolta SRT und allen anderen 35mm-SLRs mit Standard-Dichtungsnuten.

Video ansehen: How to change light seals on a 35mm SLR (DE Untertitel)

Die ausführliche Schritt-für-Schritt-Anleitung mit Fotos findest du in unserem Blog-Artikel: So ersetzt du die Lichtdichtungen deiner Analogkamera
