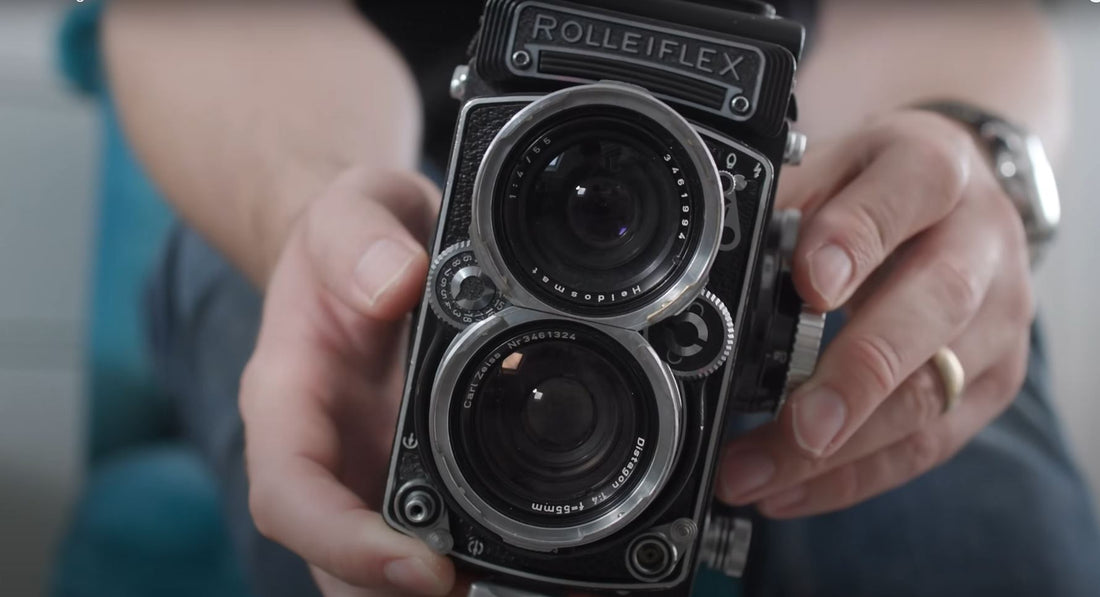

Rolleiflex 2.8 & 3.5 & Yashica Mat TLR: panoramica di tutti gli obiettivi e attacchi a baionetta (Bay I, Bay II & Bay III)
Le fotocamere Rolleiflex e Rolleicord sono state dotate, a partire dal 1937 circa, di attacchi a baionetta per accessori per obiettivi (copriobiettivi, diaframmi, filtri e lenti macro).
L'idea di questi "doppi baionette" è che sia possibile il montaggio indipendente di un paraluce e di un filtro, con il paraluce montato all'esterno e il filtro all'interno del baionetta.
L'otturatore a baionetta è stato prodotto in diverse dimensioni a seconda del periodo di produzione della fotocamera e dell'obiettivo:
1. Bay I (abbreviazione universalmente usata per “Baionetta Tipo I”) è l'otturatore usato nelle fotocamere con il f/3,5 Tessar, Triotar e Xenar.
2. Bay II è il montaggio per il f/3,5 Planar e Xenotar.
3. Bay III è il montaggio per il f/2,8 Planar e Xenotar; è stato anche usato per la Tele-Rolleiflex con il 135 mm f/4 Sonnar.
4. Bay IV è il montaggio usato per la Wide Rolleiflex con il 55 mm f/4 Distagon.
5. Bay VI è usato per Rolleiflex SLR medio formato come le Rolleiflex 6000, 6006, 6008 e SL66
Foto: Tabella delle dimensioni Rolleiflex TLR con Bay I, II, III & IV
La maggior parte delle TLR di altri produttori come Yashica e Minolta hanno generalmente obiettivi f/3,5, e il montaggio Bay-I è il più comunemente usato.
Segue una panoramica di tutte le fotocamere a noi note con i relativi tipi di baionetta.
Rolleiflex Standard e Originale
| Fotocamera | Obiettivo | Attacco a baionetta |
|---|---|---|
| Rolleiflex Originale | Obiettivo di ripresa 75mm Tessar 4.5 o 3.8; Obiettivo mirino Heidoscop Anastigmat 75mm F3.1 | - |
| Rolleiflex Standard | Obiettivo di ripresa 75mm Tessar 4.5, 3.8 o 3.5; Obiettivo mirino Heidoscop Anastigmat 75mm F3.1 | - |
| Rolleiflex Standard, Nuovo Modello |
Obiettivo di ripresa 75mm Tessar 3.5; Obiettivo mirino Heidoscop Anastigmat 75mm F3.1 |
Baionetta I |
| Rollei Magic |
Xenar 75mm 3.5 |
Bay II |
| Rollei Magic II | Xenar 75mm 3.5 | Bay II |
Modelli Rolleiflex Automat
| Fotocamera | Obiettivo | Attacco a baionetta |
|---|---|---|
| Rolleiflex Automat | Obiettivo di ripresa 75mm Tessar 3.5; obiettivo mirino Heidoscop Anastigmat 75mm F2.8 | Baionetta I |
| Rolleiflex Automat Tipo 2 | Obiettivo di ripresa 75mm Tessar 3.5, Opton 75/3.5 o Xenar 75/3.5; obiettivo mirino Heidoscop Anastigmat 75mm F2.8 | Baionetta I |
| Rolleiflex Automat Tipo 3 ("X") | Obiettivo di ripresa 75mm Tessar 3.5, Opton 75/3.5 o Xenar 75/3.5 | Baionetta I |
| Rolleiflex Automat Tipo 4 ("MX") | Obiettivo di ripresa 75mm Tessar 3.5, Opton 75/3.5 o Xenar 75/3.5; obiettivo mirino Heidoscop Anastigmat 75mm F2.8 | Baionetta I |
| Rolleiflex Automat Tipo 5 ("MX-EVS") | Obiettivo di ripresa 75mm Tessar 3.5, Opton 75/3.5 o Xenar 75/3.5; obiettivo mirino Heidoscop Anastigmat 75mm F2.8 | Baionetta I |
Modelli Rolleiflex 2.8
| Fotocamera | Obiettivo | Attacco a baionetta |
|---|---|---|
| Rolleiflex 2.8A Tipo 1 | Obiettivo di ripresa 80mm Tessar 2.8; Obiettivo mirino Heidoscop-Anastigmat 80mm F2.8 | Bay II speciale per questo modello |
| Rolleiflex 2.8A Tipo 2 | Obiettivo di ripresa 80mm Tessar 2.8; Obiettivo mirino Heidoscop-Anastigmat 80mm F2.8 | Bay II speciale per questo modello |
| Rolleiflex 2.8B Tipo 1 | Obiettivo di ripresa 80mm Biometer 2.8; obiettivo mirino Heidoscop-Anastigmat 80mm F2.8 | Bay III |
| Rolleiflex 2.8B Tipo 2 | Obiettivo di ripresa 80mm Biometer 2.8; obiettivo mirino Heidoscop-Anastigmat 80mm F2.8 | Bay III |
| Rolleiflex 2.8C Tipo 1 | Obiettivo di ripresa 80mm Xenotar F2.8; obiettivo mirino Heidosmat 80mm F2.8 | Bay III |
| Rolleiflex 2.8C Tipo 2 | Obiettivo di ripresa 80mm Planar F2.8 o Xenotar; obiettivo mirino Heidosmat 80mm F2.8 | Bay III |
| Rolleiflex 2.8D | Obiettivo di ripresa 80mm Xenotar 2.8 o Planar 80/2.8; obiettivo mirino Heidosmat 80mm F2.8 | Bay III |
| Rolleiflex 2.8E | Obiettivo di ripresa 80mm Xenotar 2.8 o Planar 80/2.8; obiettivo mirino Heidosmat 80mm F2.8 | Bay III |
| Rolleiflex 2.8E E2 | Obiettivo di ripresa 80mm Xenotar 2.8, Planar 80/2.8 o Opton 80/2.8 | Bay III |
| Rolleiflex 2.8E E3 | Obiettivo di ripresa 80mm Xenotar 2.8, Planar 80/2.8 o Opton 80/2.8 | Bay III |
Modelli Rolleiflex 3.5
| Fotocamera | Obiettivo | Attacco a baionetta |
|---|---|---|
| Rolleiflex 3.5E Tipo 1 | Obiettivo di ripresa 75mm Planar F3.5 | Bay II |
| Rolleiflex 3.5E Tipo 2 | Obiettivo di ripresa 75mm Xenotar F3.5 | Bay II |
| Rolleiflex 3.5E E2 Tipo 1 | Obiettivo di ripresa 75mm Xenotar 3.5 o Planar 75/3.5 | Bay II |
| Rolleiflex 3.5E E2 Tipo 2 | Obiettivo di ripresa 75mm Xenotar 3.5, Planar 75/3.5 o Opton 75/3.5 | Bay II |
| Rolleiflex 3.5E E3 | Obiettivo di ripresa 75mm Xenotar 3.5, Planar 75/3.5 o Opton 75/3.5 | Bay II |
Modelli Rolleiflex T
| Fotocamera | Obiettivo | Attacco a baionetta |
|---|---|---|
| Rolleiflex T Tipo 1 | Obiettivo di ripresa 75mm Tessar 3.5 o Opton 75/3.5; Obiettivo mirino Heidosmat 75mm F2.8 | Baionetta I |
| Rolleiflex T Tipo 2 | Obiettivo di ripresa 75mm Tessar 3.5 o Opton 75/3.5; Obiettivo mirino Heidosmat 75mm F2.8 | Baionetta I |
| Rolleiflex T Tipo 3 | Obiettivo di ripresa 75mm Tessar 3.5 o Opton 75/3.5; Obiettivo mirino Heidosmat 75mm F2.8 | Baionetta I |
Modelli Rolleiflex 3.5F
| Fotocamera | Obiettivo | Attacco a baionetta |
|---|---|---|
| Rolleiflex 3.5F | Obiettivo di ripresa 75mm Xenotar 3.5 o Planar 75/3.5; Obiettivo mirino Heidosmat 75mm F2.8 | Bay II |
| Rolleiflex 3.5F Tipo 2 | Obiettivo di ripresa 75mm Xenotar 3.5 o Planar 75/3.5; Obiettivo mirino Heidosmat 75mm F2.8 | Bay II |
| Rolleiflex 3.5F Tipo 3 | Obiettivo di ripresa 75mm Xenotar 3.5 o Planar 75/3.5; Obiettivo mirino Heidosmat 75mm F2.8 | Bay II |
| Rolleiflex 3.5F Tipo 4 | Obiettivo di ripresa 75mm Xenotar 3.5 o Planar 75/3.5 | Bay II |
| Rolleiflex 3.5F Tipo 5 | Obiettivo di ripresa 75mm Xenotar 3.5 o Planar 75/3.5 | Bay II |
Modelli Rolleiflex 2.8F
| Fotocamera | Obiettivo | Attacco a baionetta |
|---|---|---|
| Rolleiflex 2.8F Tipo 1 | Obiettivo di ripresa 80mm Planar F2.8 | Bay III |
| Rolleiflex 2.8F Tipo 2 | Obiettivo di ripresa 80mm Planar F2.8 o Xenotar F2.8 | Bay III |
| Rolleiflex 2.8F Aurum | Obiettivo di ripresa 80mm Xenotar F2.8 | Bay III |
| Rolleiflex 2.8F Platino | Obiettivo di ripresa 80mm Planar F2.8 | Bay III |
Modelli moderni di Rolleiflex
| Fotocamera | Obiettivo | Attacco a baionetta |
|---|---|---|
| Rolleiflex 2.8GX Tipo I | Obiettivo di ripresa 80mm Planar HFT F2.8 | Bay III |
| Rolleiflex 2.8GX '89-91 Edizione | Obiettivo di ripresa 80mm Planar HFT F2.8 | Bay III |
| Rolleiflex 2.8GX Expression 94 | Obiettivo di ripresa 80mm Planar HFT F2.8 | Bay III |
| Rolleiflex 2.8GX Helmut Newton | Obiettivo di ripresa 80mm Planar HFT F2.8 | Bay III |
| Rolleiflex 2.8GX Edizione Jersey | Obiettivo di ripresa 80mm Planar HFT F2.8 | Bay III |
| Rolleiflex 2.8GX Tipo II "Expression" | Obiettivo di ripresa 80mm Planar HFT F2.8 | Bay III |
| Rolleiflex 2.8GX Tipo II "75 Anni" | Obiettivo di ripresa 80mm Planar HFT F2.8 | Bay III |
| Rolleiflex 2.8GX Royal | Obiettivo di ripresa 80mm Planar HFT F2.8 | Bay III |
| Rolleiflex 2.8GX Tipo II "80 Anni" | Obiettivo di ripresa 80mm Planar HFT F2.8 | Bay III |
| Rolleiflex 4.0 FW | Schneider Super-Angulon 1:4 f=50mm, HFT / Apogon | Baj IV |
Modelli Tele e Grandangolari
| Fotocamera | Obiettivo | Attacco a baionetta |
|---|---|---|
| Tele-Rolleiflex Tipo 1 | Obiettivo di ripresa Sonnar 135mm F4.0 | Bay III |
| Tele-Rolleiflex "Modello di transizione" | Obiettivo di ripresa Sonnar 135mm F4.0 | Bay III |
| Tele-Rolleiflex Tipo 2 | Obiettivo di ripresa Sonnar 135mm F4.0 | Bay III |
| Wide-Rolleiflex Tipo 1 | Obiettivo di ripresa Distagon 55mm F4.0 | Bay IV |
| Wide-Rolleiflex Tipo 2 | Obiettivo di ripresa Distagon 55mm F4.0 | Bay IV |
| Rolleiflex 2.8FW | Obiettivo di ripresa 50mm Super Angulon 4.0 HFT | Bay III |
| Rolleiflex 2.8FT | Obiettivo di ripresa 135mm Tele Xenar 4.0 HFT | Bay III |
| Rolleiflex 2.8FX | Obiettivo di ripresa 80mm Planar 2.8 HFT | Bay III |
Fotocamere Yashica, Seagull e Minolta Autocord con attacco Bay I
| Fotocamera | Obiettivo | Attacco a baionetta |
|---|---|---|
| Yashica Mat 124G | Obiettivo di ripresa 80mm Yashinon f/3.5 | Baionetta I |
| Yashica Mat LM | Obiettivo di ripresa 80mm Yashinon f/3.5 | Baionetta I |
| Yashica Mat EM | Obiettivo di ripresa 80mm Yashinon f/3.5 | Baionetta I |
| Yashica D | Obiettivo di ripresa 80mm Yashikor f/3.5 o Yashinon f/3.5 | Baionetta I |
| Yashica 635 | Obiettivo di ripresa 80mm Yashikor f/3.5 | Baionetta I |
| Minolta Autocord | Obiettivo di ripresa 75mm Rokkor f/3.5 | Baionetta I |
| Ricoh Diacord | Obiettivo di ripresa 80mm Rikenon f/3.5 | Baionetta I |
| Seagull 4A | Obiettivo di ripresa 75mm Seagull f/3.5 | Baionetta I |
| Modelli Ciro-Flex | Obiettivo Wollensak 83mm f/3.5 | Baionetta I |
| Modelli Flexaret | Vari obiettivi di ripresa 80mm f/3.5 | Baionetta I |
Obiettivi Rolleiflex medio formato SLR
| Fotocamera | Obiettivo | Attacco a baionetta |
|---|---|---|
| Rolleiflex 6000 | obiettivi vari | Bay VI |
| Rolleiflex 6006 | obiettivi vari | Bay VI |
| Rolleiflex 6008 | obiettivi vari | Bay VI |
| Rolleiflex SL66 | obiettivi vari | Bay VI |
